產品介紹：

 礦物質電纜

如安在突發火災的情況下,使各種消防設備正常供電、快速救活,并在必定時刻內保障電力和通訊的通暢、最大極限的贏得名貴的時刻、減少人員的傷亡和生命財產的丟失,是人們不斷探究的課題。在著火環境中確保供配電線路堅持供電非常重要。

一般電纜在產生火災后,不能保證線路正常供電,導致電梯、應急照明、主動報警和救災系統等無法正常作業,救援分散極其困難。本文將介紹一種在受火條件下仍能堅持線路在必定時刻里正常運轉的新型柔性無機礦藏絕緣電纜。1國內外耐火電纜現狀現在國內外主要的實驗辦法主導為GB/T19216-2003和BS6387-2013兩種,這兩種實驗辦法比照如表1所示。

表1兩種實驗辦法比照測驗規范實驗項目GB/T19216-2003電纜需滿意750(或950)溫度下的直接供火90min,然后熄火繼續供電15min,2A熔斷器不斷,指示燈不熄無噴淋實驗無振蕩實驗BS6387-2013單純耐火實驗,方案C:電纜需滿意950溫度下的直接供火180min不擊穿耐火噴水實驗,方案W:電纜需滿意650溫度下的直接供火30min后,一起水噴淋15min不擊穿耐火振蕩實驗,方案Z:電纜需滿意950溫度下的直接供火15min,一起施加機械沖擊不擊穿經過對GB/T19216-2003及BS6387-2013實驗辦法的比照,能夠看出BS6387-2013的實驗要求明顯高于GB/T19216-2003,因而,BS6387是現在世界上公認的最嚴格的耐火實驗規范,所以,人們通常將經過BS6387實驗的電纜稱為高等級耐火電纜,只滿意GB/T19216的電纜稱為一般耐火電纜。

現在,市場上使用的傳統高等級耐火電纜主要有兩類:一類是選用銅芯氧化鎂絕緣銅護套的結構,是一種非燃電纜,但由于其絕緣容易吸潮,制作工藝雜亂,電纜長度較短,引起接頭增多,造成后期安全危險較大,且電纜較硬,不宜曲折,裝置施工不便利。所以市場上呈現了第二類高等級耐火電纜,即在氧化鎂礦藏絕緣電纜的基礎上研制的,其為選用多股銅線絞合的導體、繞包云母帶為絕緣層、選用氬弧焊縱包并軋紋的銅帶為護套,此電纜相對稍微柔軟。但電纜的絕緣資料選用無機礦藏絕緣帶作連續繞包,外面無絕緣層維護易吸潮,且在裝置敷設過程中易導致繞包的無機礦藏絕緣層易變形不安穩;氬弧焊銅帶易漏焊,漏汗點處理有缺點危險;施工裝置中扎紋銅帶易變形、焊點易彎裂,對施工、敷設有必定的工藝要求。因而用戶迫切需要一種簡略、安全可靠的高等級耐火電纜。

為了戰勝傳統高等級耐火電纜所存在的缺點,剖析了電纜在著火環境下運轉特色,從結構、資料上對高等級耐火電纜進行了深化實驗研討,開發了一種新型額外電壓0.6/1kV柔性無機礦藏絕緣電纜。2結構設計經過對測驗規范的比照剖析,選用BS6387中CWZ實驗方案作為電纜高等級耐火性能的測驗依據,一起為進步電纜的柔軟度,主要選取高分子資料作為電纜的絕緣和護套層,但一般的高分子資料經過火焰燒蝕后都變成了灰燼,為此特選用一種可瓷化高分子資料作為防火層,具有膨脹結殼的高阻燃無鹵低煙聚烯烴為外護套,使用該資料的高溫結殼瓷化特色,進行電纜結構設計。

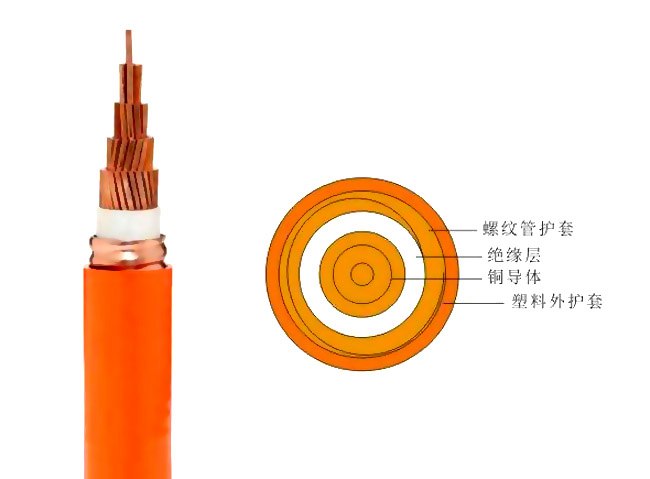

該新型柔性無機礦藏絕緣電纜選用退火軟銅絞線為導體、高溫下具有優異絕緣性的云母帶為無機絕緣層、一起擠包交聯聚乙烯絕緣層,成纜選用陶瓷化硅橡膠帶重疊繞包作為防火層,可膨脹結殼的高阻燃低煙無鹵聚烯烴為外護套。產品結構如圖1所示。導體:選用非緊壓退火軟銅導體絞合代替實心導體或緊壓絞合導體。絕緣:絕緣資料的設計為要害部分,不僅需要在正常裝置敷設運轉中堅持電性能安穩、裝置便利,而且在950溫度下的接受直接供火180min不擊穿,還要接受噴水
