在裝飾時很多人應該也聽過一個說法：電路穿線的時分電線的橫截面面積不能超越線管面積的40%，或許直接說多大的線管只能穿多少根多大的電線。這是為什么呢?

　　這個規則寫在國標《GB50327 住所裝飾裝飾工程標準》中：同一回路電線應穿入同一根管內，當管內總根數不該超越?8?根，電線總截面積(包括絕緣外皮)不該超越管內截面積的?40%，假如不能超越40%，這一根線管里邊就穿不了幾根線了，是不是很糟蹋呢?先別這么快下結論，事出必有因，接下來看看為什么吧。

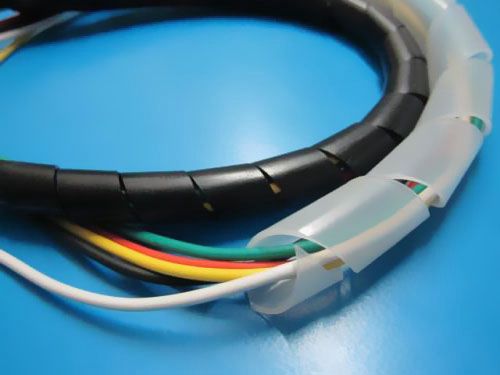

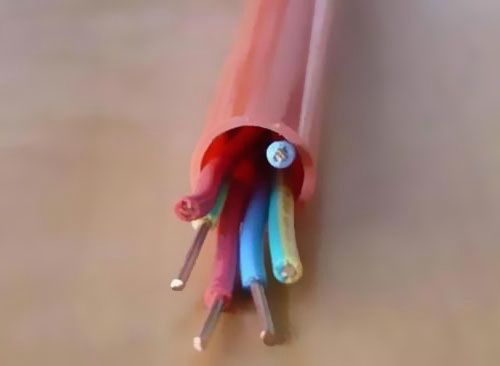

電線電纜的穿管。

為什么要這樣規則呢?

　　眾所周知，影響電阻的一大重要要素便是溫度，溫度越大電阻和損耗也越大，而影響溫度的一大要素便是散熱才能。散熱欠好，會導致熱量堆積，溫度越高，載流量越低，導致發熱量更大，一向惡性循環，直至電線起火燃燒或斷路器跳閘。所以預留60%的空間，便是為了讓電線在作業時有滿足的空間進行散熱。

金聯宇那么一根線管最多穿幾根電線?

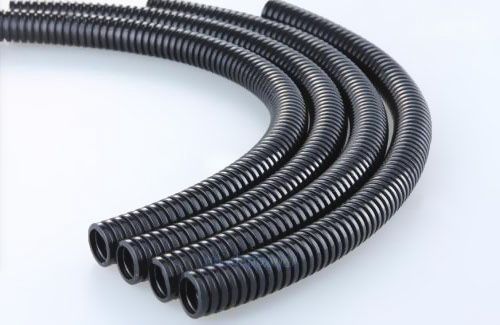

在裝飾的時分，一般都會運用外直徑為16mm的穿線管，管壁的厚度是1mm，咱們用這個數字來計算下：
家庭裝飾一般運用16線管或20線管，比方16線管半徑為7mm,那么線管的內橫截面積約為154mm?，40%便是61.6mm?。
還有家里常用到的2.5平方電線，包括絕緣層的橫截面直徑為3.5mm，也便是說 ，2.5平方電線空間面面積為9.6平方mm?

　　那么這樣能夠計算出，一根16線管中，最多也就能穿6根線，相同換算出，4方的電線，最多也就穿3根。



金聯宇電纜最終科普下電路布線的留意事項

1、電線管內部的電線不能有接頭，不論接頭處理的有多好，早晚都會有必定的安全隱患，所以這點得留意;
2、線管里的電線不能環繞在一起，不然會影響散熱;
3、電線穿線時分有必要嚴厲依照要求來做，不能多穿一根線;
4、電線絕緣和線管破損都要及時替換，不然有或許導致短路起火等問題;
5、盡或許運用耐火阻燃電纜，防止線纜短路起火;
